2022推薦鋰電池保護板使用的國產MOS管型號參數合集！
2022推薦鋰電池保護板使用的國產MOS管型號參數合集！
文章作者：飛虹電子
瀏覽量：19287
類型：行業資訊
日期：2022-03-31 17:30:16
分享：
有多少款國產MOS管是適合在鋰電池保護板中使用的呢？

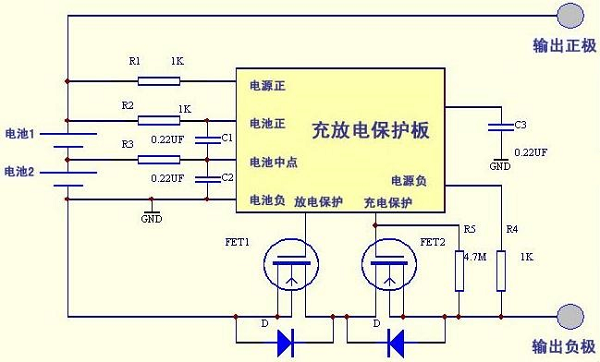

我們經常說MOS管作為鋰電池保護板中的核心電子元器件，那究竟我們對于MOS管應用在鋰電池保護板的作用中會有多少認知呢？
其實MOS管在鋰電池的應用中是有以下5種功能：
（1）檢測過充電
（2）檢測過放電
（3）檢測充電時過電電流
（4）檢測放電時過電電流
（5）檢測短路時過電電流
通過以上五個功能可以看出MOS管在鋰電池保護板的電路中是起著至關重要的作用，那究竟有多少款國產MOS管是適合在鋰電池保護板中使用的呢？
目前國產MOS管中，可替換多款場效應管產品使用的具體型號為：FHS80N07、FHS80N08、FHS100N8F6A、FHS110N8F5B、FHS170N8F3A、FHD100N03D、FHS150N03C、FHD120N7F6A，以上8款產品都是可以應用于鋰電池保護板中的。
如何選擇當然是一個很大的問題，具體需要看什么？當然是需要詳細看產品的核心參數，畢竟不看參數談MOS管使用的都是耍流氓：
1、FHS80N07場效應管
具體產品參數，具有80A、70V的電流、電壓， RDS(on) = 8.5mΩ(max) ，最高柵源電壓@VGS =±25V，內阻低，耐沖擊特性好的特點。

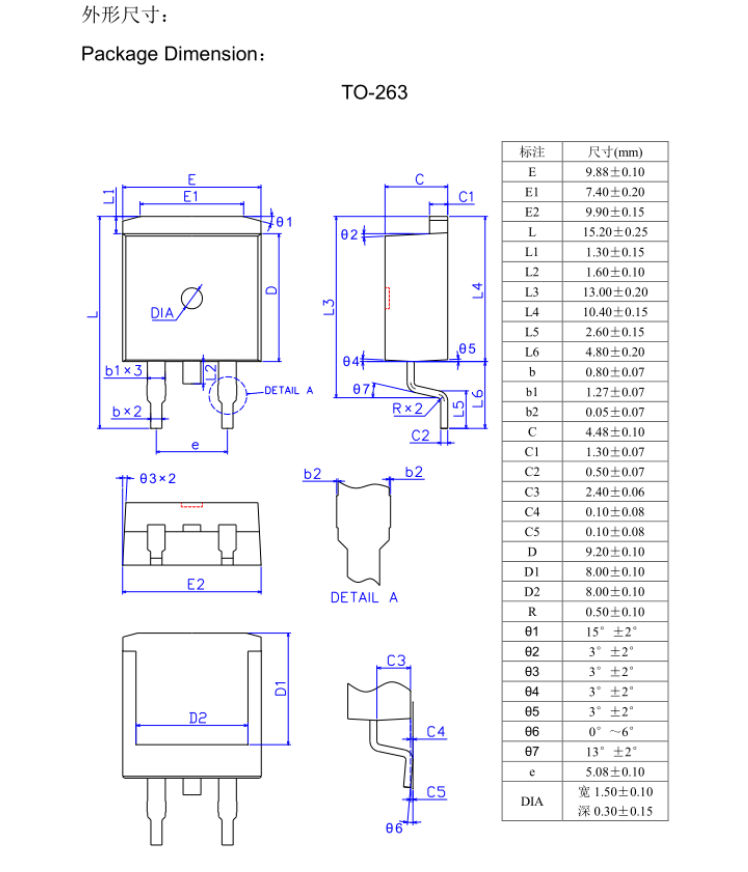

FHS80N07的封裝形式是TO-263。這款產品參數：Vgs（±V）：25；VTH（V）：2-4；ID（A）：80A；BVdss（V）：70V。
2、FHS80N08場效應管
具體產品參數，具有80A、80V的電流、電壓， RDS(on) = 8.5mΩ(max) ，最高柵源電壓@VGS =±25V，開關速度快，內阻低，耐沖擊特性好的特點。
FHS80N08的封裝形式是TO-263。這款產品參數：Vgs（±V）：25；VTH（V）：2-4；ID（A）：80A；BVdss（V）：80V。

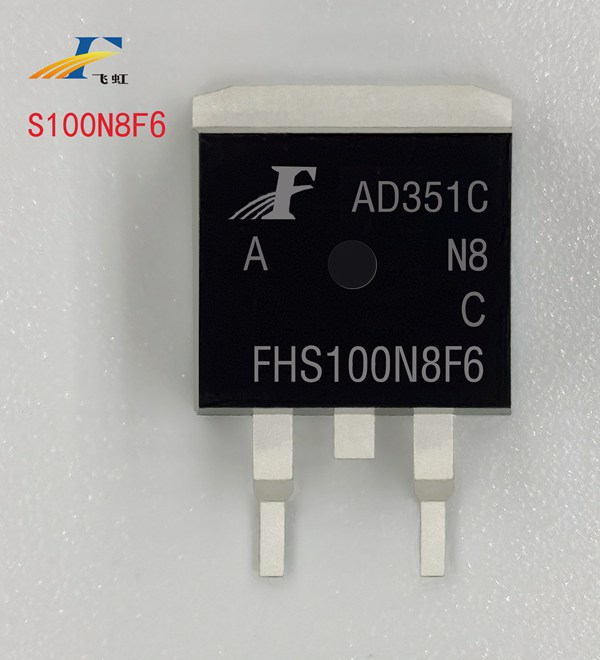

3、FHS100N8F6A場效應管
100N8F6A場效應管的最高漏極－源極直流電壓為85V，在TC=25℃（Silicon Limited）下，其連續漏極電流為120A，在TC=25℃（Package Limited）下，其連續漏極電流為80A，在TC=125℃下，其連續漏極電流為56A。
最大脈沖漏極電流（IDM ）：320（A）；靜態導通電阻：VGS=10V則為5.3mΩ；反向傳輸電容：18pF。
4、FHS110N8F5B場效應管
其產品參數：具有147A電流、85V電壓， RDS(on) = 5.5mΩ(max)，最高柵源電壓 @VGS =±20 V，100% EAS測試，100% Rg測試，100% DVDS測試，極低的FOM(RDSON*Qg)，鋰電池用MOS管并擁有極低輸入電容的特點。
FHS110N8F5B的主要封裝形式是TO-263。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：147A；BVdss（V）：85V。

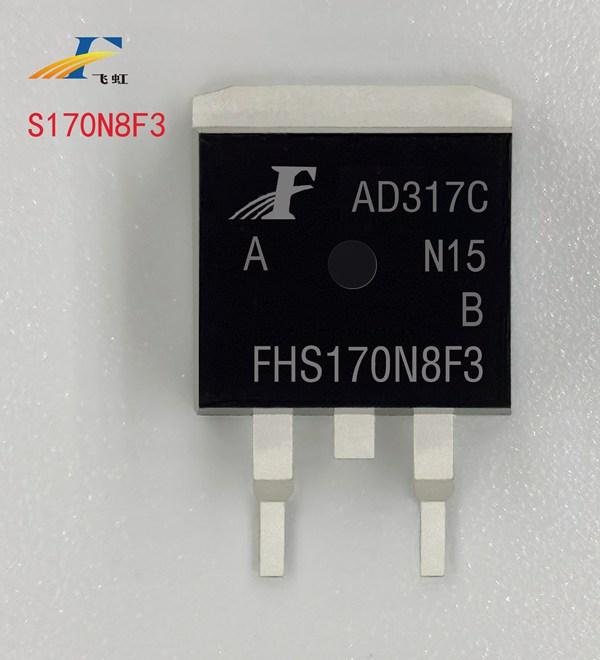

5、FHS170N8F3A場效應管
最高漏極－源極直流電壓為85V，在TC=25℃（Silicon Limited）下，其連續漏極電流為185A，在TC=25℃（Package Limited）下，其連續漏極電流為120A，鋰電池保護板用mos管型號在TC=100℃下，其連續漏極電流為117.2A。
最大脈沖漏極電流（IDM ）：480（A）；靜態導通電阻：VGS=10V則為2.95mΩ；反向傳輸電容：97pF。

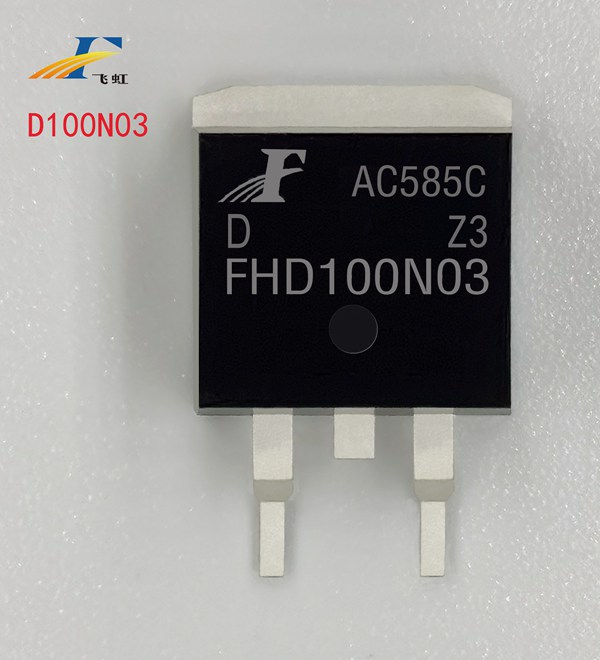

6、FHD100N03D場效應管
作為N 溝道增強型場效應晶體管，其產品參數：其產品參數：具有100A、30V的電流、電壓，RDS(on) =7.0mΩmax) ，最高柵源電壓@VGS =±20 V，100% EAS測試，100% Rg測試，100% DVDS測試，極低的FOM(RDSON*Qg)，高雪崩耐量，可靠性高。
FHD100N03D的封裝形式是TO-252。這款產品參數：Vgs（±V）：20；VTH（V）：1-2.5；ID（A）：100A；BVdss（V）：30V。最大脈沖漏極電流（IDM ）：100（A）、靜態導通電阻：7.0mΩ、反向傳輸電容：195pF。

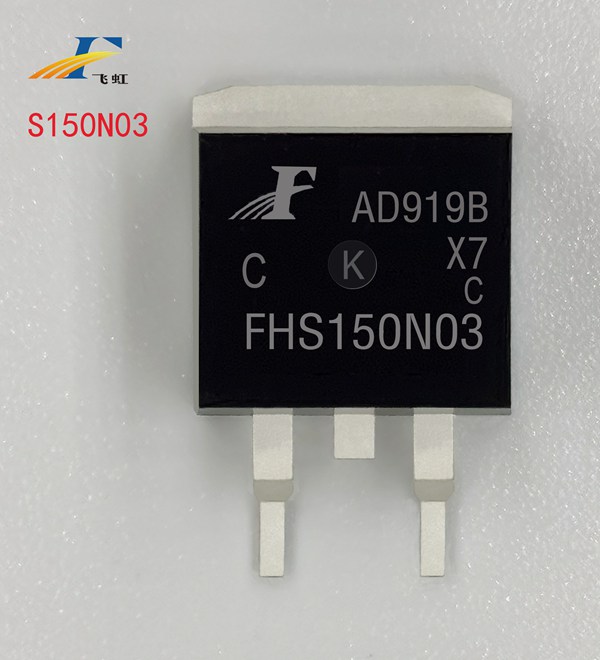

7、FHS150N03C場效應管
具體產品參數，具有150A、30V的電流、電壓，RDS(on) =5.0mΩmax) ，最高柵源電壓@VGS =±20 V，100% EAS測試，100% Rg測試，100% DVDS測試，鋰電池保護板用mos管型號高雪崩耐量，可靠性高，低Qgd，低RDSon。
FHS150N03C的封裝形式是TO-263，這款產品參數：Vgs（±V）：20；VTH（V）：0.8-2.5；ID（A）：150A；BVdss（V）：30V。最大脈沖漏極電流（IDM ）：600（A）、靜態導通電阻：5.0mΩ、反向傳輸電容：405pF。

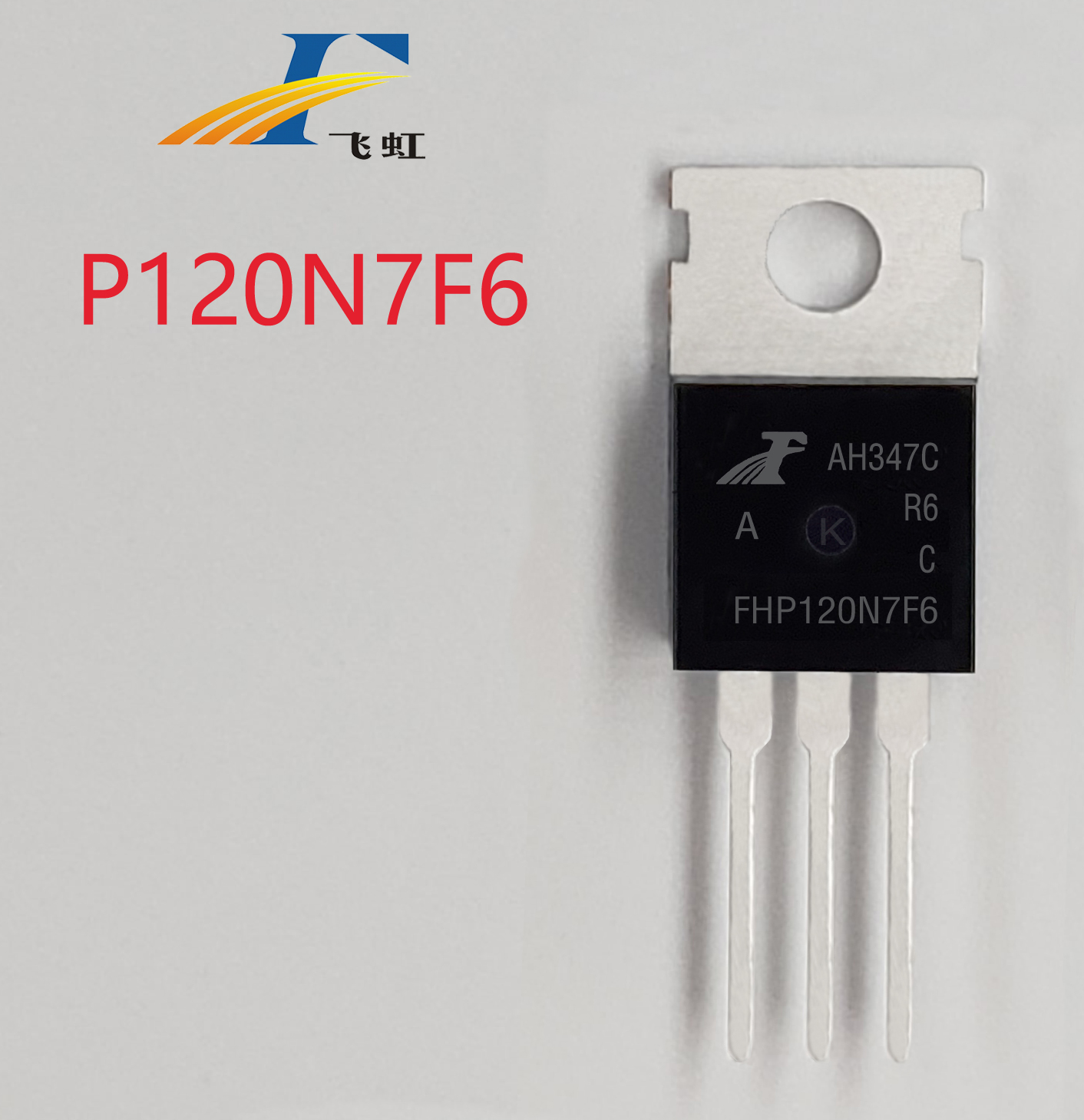

8、FHS120N7F6A場效應管
最高漏極－源極直流電壓為70V，在TC=25℃下，其連續漏極電流為120A，在TC=100℃下，其連續漏極電流為80A。
最大脈沖漏極電流（IDM ）：480（A）；靜態導通電阻：VGS=10V則為5.4mΩ；反向傳輸電容：24pF。
依據上述8款產品的型號參數特點，可以知道它們都是適合在鋰電池保護板中使用的。
但在實際使用中還是需要進行測試才能選擇最優解，因此建議鋰電池保護板開發工程師進一步試樣。畢竟不同的性能以及需求對應要選擇的MOS管還是會有差異的，詳細參數規格表可登陸“飛虹電子”網址。
飛虹電子是優質的MOS管研發團隊，過程中會有專業的產品工程師與廠家共同維護研發，讓企業產品能夠得到最優的保障。
選擇可替代鋰電池保護板的型號參數場效應管，飛虹半導體已獲得實用專利及發明15項，并與中山大學、中科院合作研發GaN器件。除提供免費試樣外，更可根據客戶需求進行量身定制MOS管產品。直接百度輸入“飛虹電子”即可找到我們，免費試樣熱線：400-831-6077。
